半導體領域，很多業內人士都在議論英特爾修改命名，縮短與臺積電的實際差距，或者是在議論臺積電與三星誰能率先突破二納米技術，在這些事情還未有定論的時候，臺積電已經憑借先進封裝技術走在了競爭對手的前面，成功幫助油盡燈枯的摩爾定律再續命。

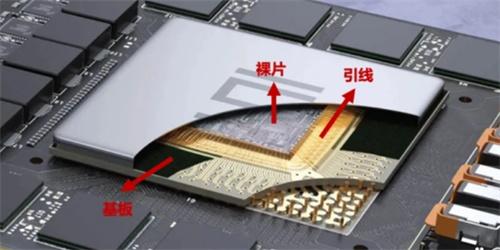

如果按照傳統封裝的步驟，需要將芯片的裸片放到基板上，后續引出管腳和引線，再將它們固定封裝到另外一個外殼中，這樣才可以正常的運用在電路里，如果使用金屬間距，也就是一些引線當中的間距，理論來說引線數量越多，不同芯片之間的連接效率就會變得越來越高，整體的性能也會變得更好一些，但是由于引線是金屬材質的，如果密度升高的話，整體的功耗和發熱情況也會變得更加嚴重。

在這種背景下，如果想要提升這方面的性能，就顯得更加的困難，臺積電各類封裝模式下構思出了一個大膽的方案，與其冒險增加引線的密度，倒不如直接將兩塊芯片封裝到一個硅片上，這樣就能將電信號傳輸延遲的問題得到改善，而且金屬材質的弊端也能夠有效的解決，從原先的先鋒再拼轉變成先拼再封的概念，這就是臺積電的先進封裝理念。

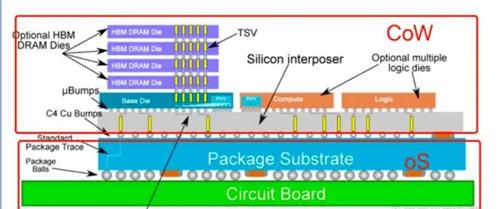

不過當時臺積電的這種構想實在太過大膽，而且在商業上也缺乏一些實際運行的可行性，對于代工廠而言，提升芯片制程的性能才是性價比最高的事情，臺積電花費重金投入先進封裝領域，可以說是性價比極低的事情，與其他類似的技術相比，臺積電推出的先進封裝技術，主要突出的優勢就是體現在連接裸片的方式上，通過重新布線和使用微凸塊等技術，代替了傳統的引線用于裸片之間的連接，這樣就大大提升了互聯的整體密度。
